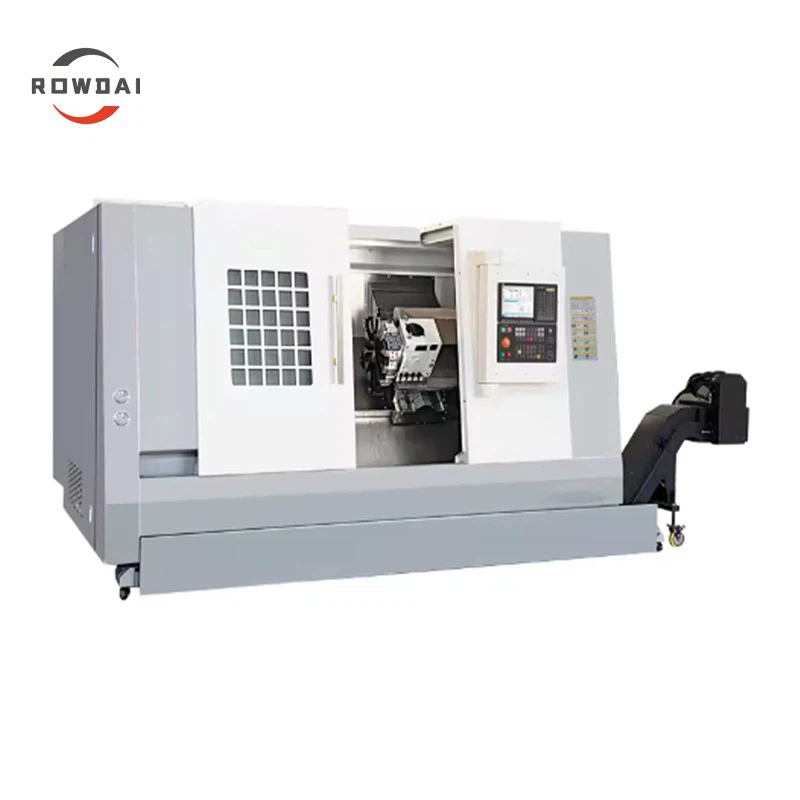

מחרטת המיטה האלכסונית של CNC יכולה לעבד חלקים בצורת פיר ודיסקים- ולבצע סיבוב של חוטים, קשתות, קונוסים ומשטחים פנימיים וחיצוניים של גופים מסתובבים, מה שמאפשר עיבוד יעיל, -בנפח גבוה ודיוק- גבוה של חלקים מסתובבים.

העיצוב משלב התאמה רציונלית של קשיחות רכיבים כמו הציר, המיטה והגב האחורי, משפר משמעותית את הקשיחות הכוללת של המכונה ומבטיח יציבות במהלך חיתוך כבד. לכן, הדיוק של מחרטת המיטה האלכסונית בקוטר החיצוני יכול להגיע לדרגות IT6-IT7.

מחרטת המיטה האלכסונית CNC ככלי מכונה-לכללי, היא מתאימה במיוחד לעיבוד יעיל,-בנפח גבוה ודיוק-גבוהה של חלקים מסתובבים בתעשיות כגון ייצור קטרים, תעופה וחלל ותעשיות צבאיות.

פרמטרים טכניים

מִפרָט	יְחִידָה	TCK56
מקסימום להתנדנד מעל המיטה	מ"מ	560
אורך חיתוך מקסימלי	מ"מ	500 / 1000
קוטר חיתוך מקסימלי	מ"מ	280
קוטר סיבוב מקסימלי על צלחת השקופית	מ"מ	350
קוטר חיתוך סטנדרטי	מ"מ	280
צורה וקוד של אף ציר		A2-6
קוטר חור הציר	מ"מ	65
קוטר בר מקסימלי	מ"מ	50
טווח מהירות ציר	ר/דקה	50-4500
מומנט פלט מרבי של ציר	N.m	177
מנוע ראשי	Kw	15 (15 דקות) / 11 (מדורג)
קוטר צ'אק	אִינְטשׁ	10
מהירות תנועה מהירה של ציר X-	מ'/דקה	30
מהירות תנועה מהירה של ציר Z-	מ'/דקה	30
נסיעה בציר X-	מ"מ	200
תנועה בציר Z-	מ"מ	550 / 1050

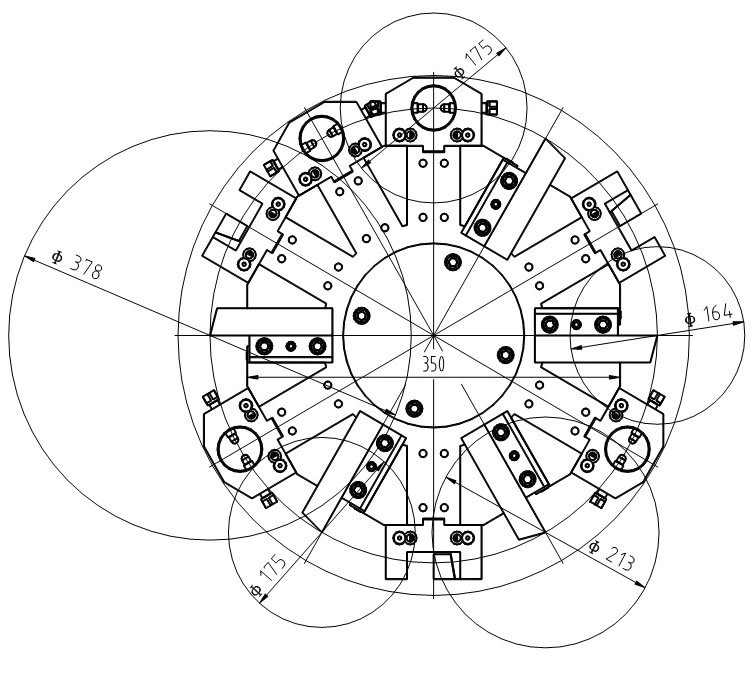

מחזיק כלי עבודה סטנדרטי	מחזיק כלי עבודה אופקי 12 תחנות
נסיעות זנבסטוק	מ"מ	450 / 950
מתחדדת של שרוול tailstock	מורס	4#
סכין עגולה חיצונית	מ"מ	25*25
קוטר להב משעמם	מ"מ	φ40/φ32/φ25/φ20
ראש החותך בוחר את הכלי הסמוך		כֵּן
מִשׁקָל	ק"ג	4500
מקסימום עומס: חומר עבודה בדיסק	ק"ג	200 (כולל צ'אק וכו')
מקסימום עומס: ציר עבודה	ק"ג	500 (כולל צ'אק וכו')
גודל (אורךרוחבגובה)	מ"מ	357019001850 (לא כולל מסוע שבבים)

דיוק כלי מכונה

מִפרָט	תֶקֶן
דִיוּק	IT6
עיבוד עגול של חלקי עבודה	0.0025 מ"מ/פ75
עקביות של קוטר עיבוד	0.010 מ"מ / 150 מ"מ
עיבוד שטוחות חלק העבודה	0.010 מ"מ/פ 200 מ"מ
עיבוד חספוס פני השטח של חלק העבודה	מעגל חיצוני Ra 1.6μm משטח קשת, משטח חרוטי Ra 3.2μm
דיוק מיקום ציר XZ	0.01 מ"מ / 0.01 מ"מ
חזרה על ציר XZ	0.04 מ"מ / 0.05 מ"מ
