מכונת משעמם אופקית

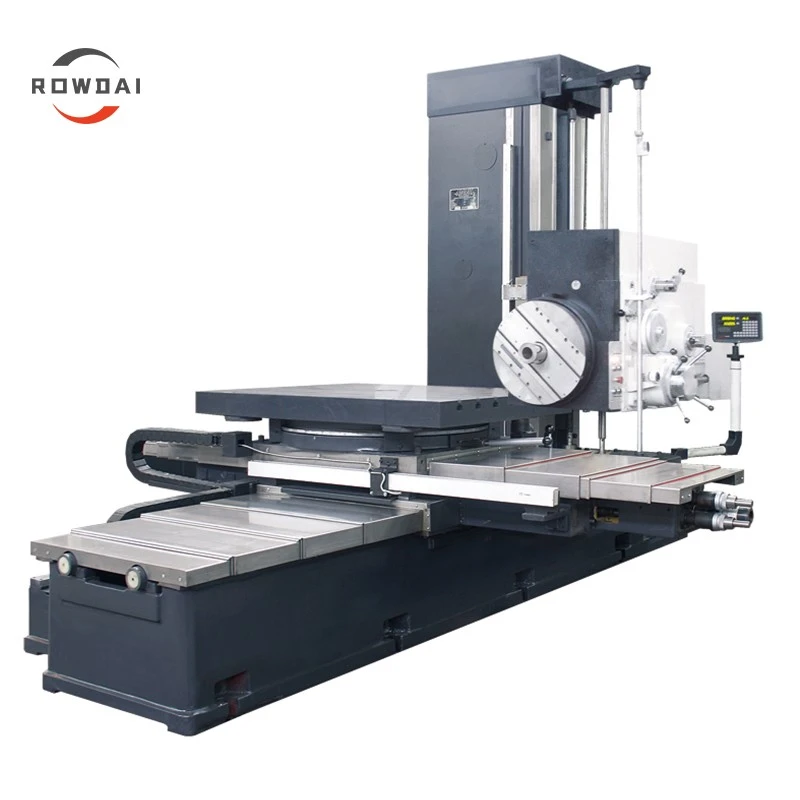

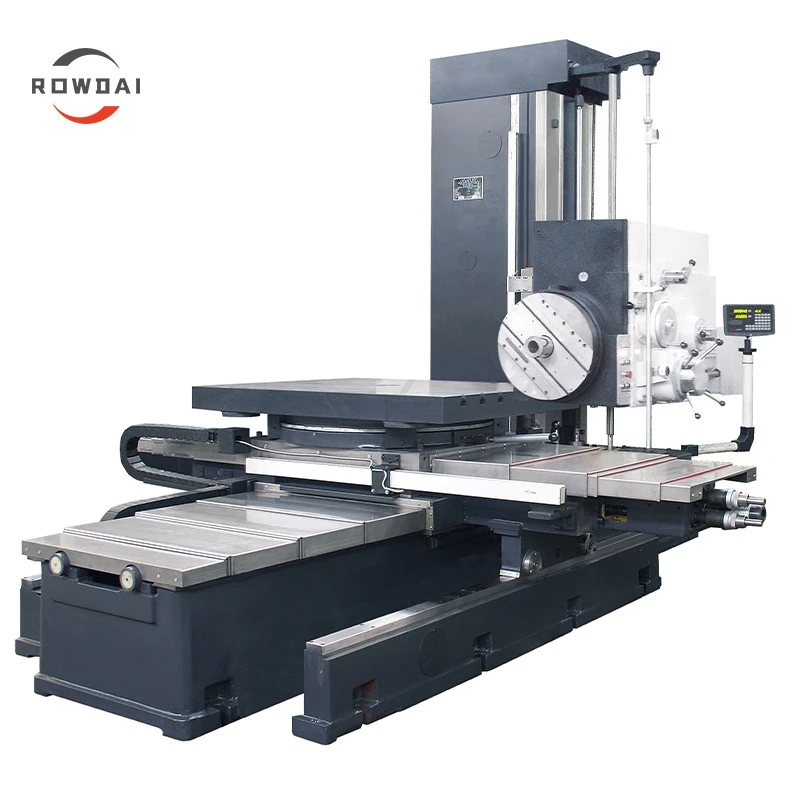

מכונת הקשחה האופקית TPX6113 כוללת מגוון מקיף של פונקציות, כולל קידוח, הגדלה, קידוח, קידוח, כרסום וחיתוך חוטים. בנוסף, הקצה הקדמי של הציר האופקי של מכונת הכרסום והקימום מצויד בראש קבוע הפונה; הראש הפונה הזה כולל בלוק הזזה המסוגל להזנה רדיאלית, ובכך מאפשר קעמום של חורים- גדולים בקוטר, סיבוב חיצוני, כרסום פנים, חריצים ופעולות דומות.

מכונת הטחנת המשעממת האופקית מורכבת ממיטה, עמוד, עמוד ראש, אוכפים עליונים ותחתונים, שולחן עבודה, עמוד עזר, משקל נגד ורכיבים אחרים. התנועות התפעוליות של המכונה כוללות את התנועה האנכית של ראש העמוד לאורך מסילות מובילי העמודים, כמו גם את תנועות האורך, הרוחביות והסיבוביות של שולחן העבודה לאורך המיטה.

• גם ההנעה הראשית וגם העברת קצב ההזנה נשלטים באמצעות מערכת בחירה הידראולית מרכזית-, המבטיחה הפעלה פשוטה ונוחה. במהלך תהליך-שינוי המהירות, נורות חיווי בתוך לחצני הבקרה מספקות אותות משוב חזותיים.
• חלוקת התנועות של כל הרכיבים הנעים-כולל המהלך האנכי של העמוד הראשי, המהלך האורך והרוחבי של שולחן העבודה, וסיבוב שולחן העבודה-כמו גם ההידוק וביטול ההידוק של רכיבים אלה, כולם מנוהלים באמצעות מערכת הידוק אוטומטית הידראולית, וכתוצאה מכך רמה גבוהה של אוטומציה.
• מכונת הקשחה האופקית כוללת פונקציות קריאה דיגיטלית (DRO) עבור המיקום האנכי של העמוד הראשי והמיקום הרוחבי של שולחן העבודה, ובכך משפר את דיוק העיבוד. על פי בקשת משתמש ספציפית, ניתן לספק גם פונקציית קריאה דיגיטלית למיקום האורך של שולחן העבודה.
• רכיבים מבניים עיקריים של מכונת הכרסום והקידוח האופקית-במיוחד המיטה, העמודה הקדמית ומסילות ההכוונה על האוכף התחתון-עברו חימום חשמלי-משטח מגע וטיפול בקירור-עצמי; תהליך זה מקנה קשיות גבוהה למסילות ההנחיה, ומאריך באופן משמעותי את חיי השירות שלהן.
• כל מסילות ההנחיה האופקיות במכונה מצוידות במגני לוחות טלסקופיים בכיסוי מלא- להגנה.
• נוצרת מערכת נעילה אלקטרו-הידרולית בין הרכיבים הנעים של המכונה; זה מבטיח שרק רכיב אחד יכול להיות בתנועה בכל זמן נתון, בעוד שכל הרכיבים האחרים מהודקים אוטומטית (למעט הציר הראשי והגוש ההזזה של הראש הפונה).
• תיבת ההזנה ותיבת המעבר המהיר מצוידים כל אחד במנגנון מצמד בטיחותי, המשמש כהגנה בטיחותית במקרה של עומס יתר על המכונה.
• 8) מערכת הבקרה החשמלית של המכונה מבוססת על בקר לוגי מתוכנת (PLC), המבטיח ביצועים אמינים ויציבים.
